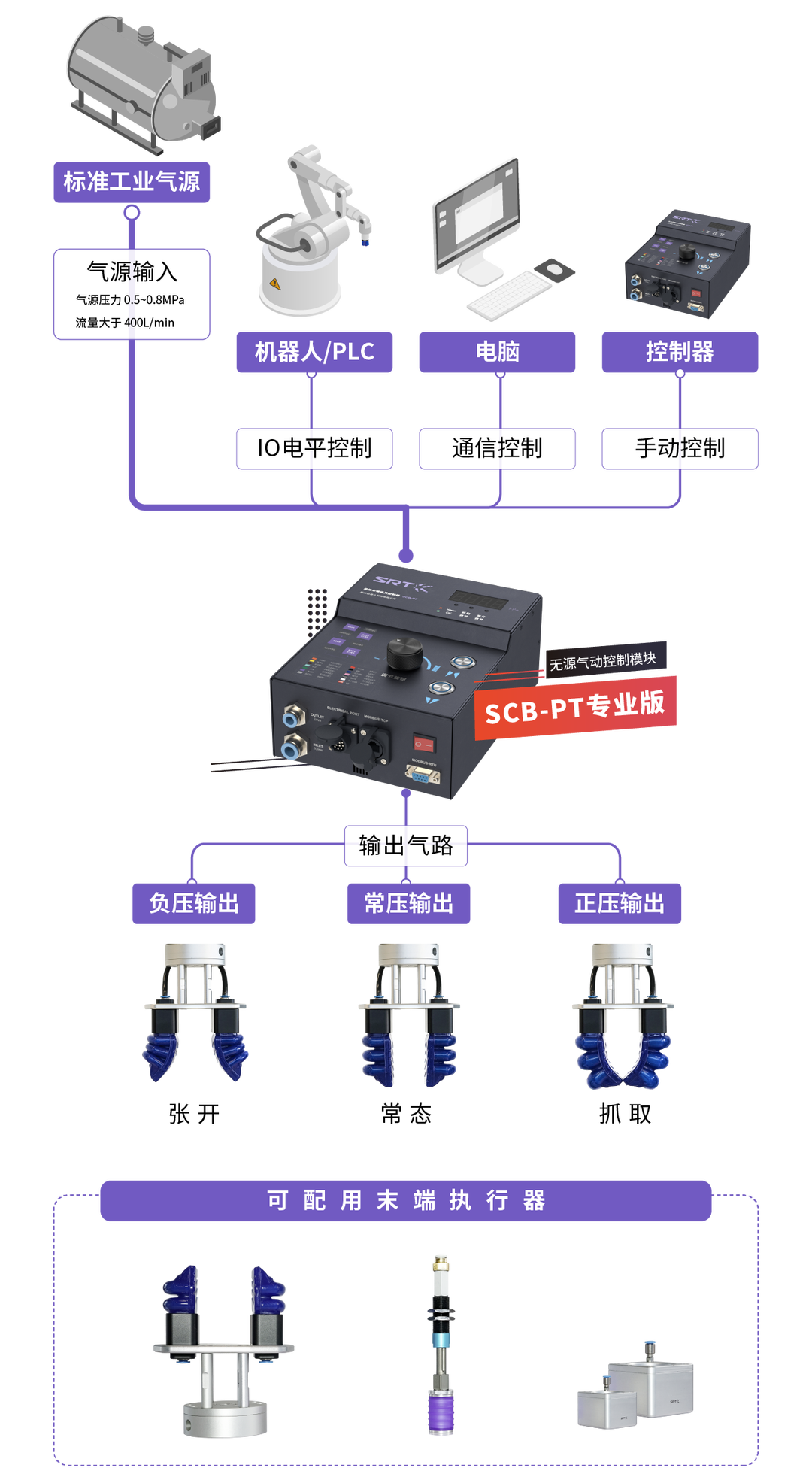

气动控制模块作为柔性夹具的专用驱动设备,通过控制模块调整夹爪内气体压力值,实现对柔性夹爪形变和力度的精确控制,其作用如同人心脏一般重要。
1

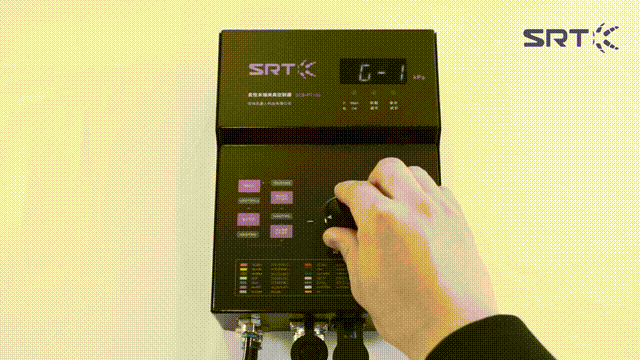

正负压可调节
控制器输出的正压与负压均可调节,对应到夹爪的抓紧力度和张开幅度均可调节,夹爪动作频率高效,最高一分钟120次。
2

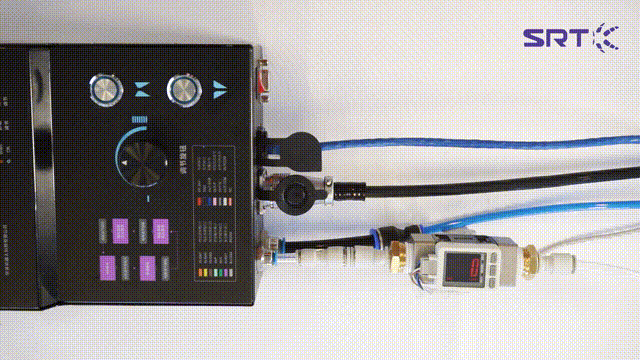

气压精度高
通过控制器内部气动元件与程序算法的配合,可以做到控制器气压的精准输出。
3

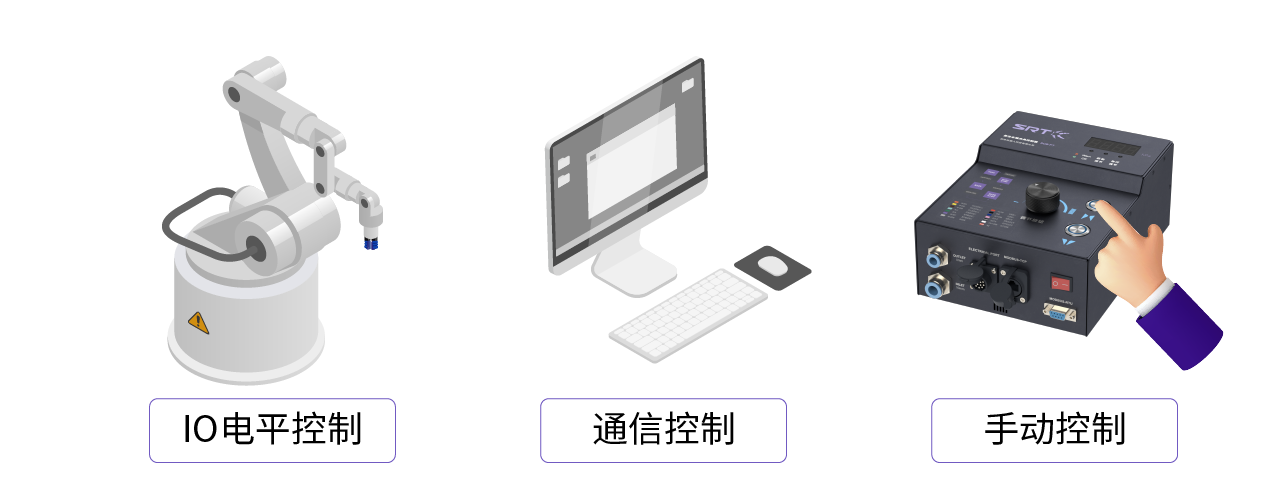

多种控制方式
手动控制,io电平控制,通信控制;适配多种场景:手动演示,工业产线循环工作,通信二次开发等。
4
多种调压方式
可使用手动调压、io调压、通信调压。
5
多种通讯协议
modbus-rtu & modbus-tcp适配各种主流机械臂、plc等控制设备。
6

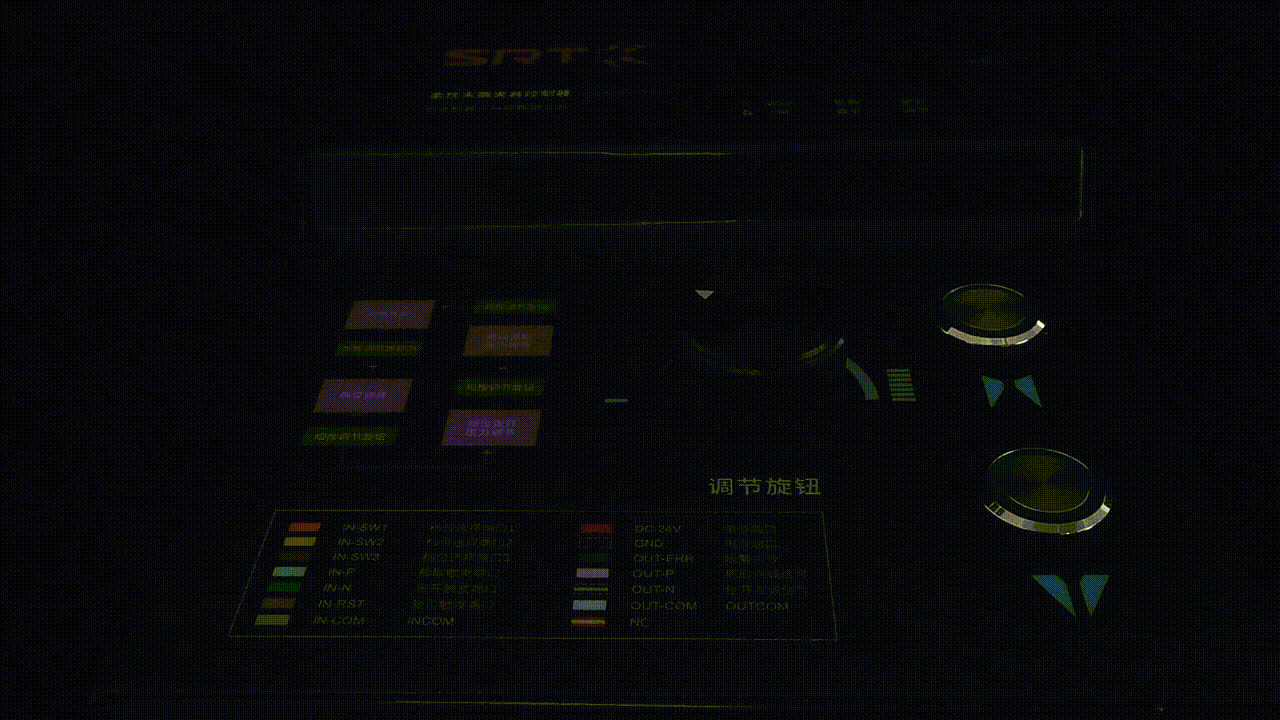

气压调节多档位
拥有8档位双路可调节气压范围,通过io读取预设档位,更方便调节输出气压。
7
供气检测功能
具有供气检测功能,气源压力未达到要求范围内时,设备显示error
8

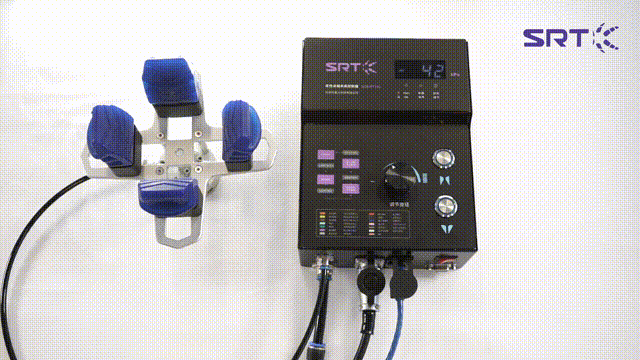

当柔性夹爪达到正/负压稳定状态时,输出电平信号给到控制设备,可作为下一步骤的起始信号使用。
9
详细数据列表 | |
名称 | 数据 |
型号 | scb-pt100 |
尺寸/mm | 222*172*96 |
净重/kg | 3 |
控制方式 | 手动、io、通信 |
调压方式 | 手动、io、通信 |
通信接口 | rs-232、tcp |
流量 | 285l/min |
额定电压/v | dc24v±10% |
消耗电流/a | 2a |
输入气压/mpa | 0.6~0.8,流量大于400l/min |
输出气压/kpa | -80~100 |
重复精度/kpa | ±4 |
正压输出流量l/min | 285 |
负压输出流量l/min | 85 |
防护等级 | ip42 |
气源要求 | 压缩空气符合 iso8573:1:2010[7:4:4] |
